Laporan VLAN: Menggunakan D-LINK

No Exp : 04	Konfigurasi VLAN menggunakan D – LINK Manageable Switch dalam mode CLI dan Web Base	Nama : Fajar Aris Viandi
Tanggal :		Kelas : 3 TKJ A
DIAGNOSA WAN		Pemateri : Bu. Netty Pak Rudi H

I. TUJUAN

1. · Untuk mengetahui konsep VLAN
2. · Dapat membuat topologi implementasi
3. · Dapat melakukan konfigurasi VLAN menggunakan D-Link

II. PENDAHULUAN

VLAN (Virtual Local Area Network) adalah sebuah metode atau konsep yang menggabungkan beberapa broadcast domain menjadi satu collision domain. Penerapan konfigurasi VLAN dapat dilakukan pada manageable switch. Port dengan VLAN ID yang sama dikatakan dalam satu broadcast domain. Jika VLAN ID nya berbeda, maka broadcast domainnya pun berbeda dan tidak dapat berkomunikasi. VLAN bekerja di IEEE 802.1Q.

III. ALAT & BAHAN

1. · PC
2. · D – LINK manageable switch
3. · Kabel UTP
4. · RJ 45

IV. LANGKAH KERJA

· Buat topologi implementasi dengan sketsa seperti berikut

Sketsa dan Tabel VLAN:

Port	1	2	3	4
VLAN	3	2	3	2
PC	1	2	3	4
IP Address	172.16.16.2/29	172.16.16.3/29	172.16.16.4/29	172.16.16.5/29

Rumah Pak RW memiliki 4 PC, 2 PC berada di lantai atas dan 2 PC lagi di lantai bawah semua PC terhubung pada sebuah manageable switch yang berada di atas dinding

2 PC dilantai atas digunakan untuk administrasi keuangan dan 2 PC dibawah untuk statistic penduduk.

Menggunakan CLI

Klik start pilih all programs lalu pilih accessories pilih communication lalu klik hyper terminal

Kemudian akan masuk ke hyper terminal masukan name

Setelah itu muncul connect to , ganti connect using menjadi COM1 lalu pilih ok

Kemudian muncul port settings, ubah bit per second menjadi 9600 dan flow control menjadi none

Log in langsung tanpa menggunakan user name dan password

Lalu lihat VLAN yang ada dengan menggunakan perintah # show vlan

Setelah itu untagged VLAN yang ada dengan menggunakan perintah # config vlan default add untagged 1-26 atau config vlan default delete 1-26

Lalu buat VLAN dan masukan portnya, membuat VLAN 2 dengan perintah # create vlan 2, VLAN 3 dengan perintah # create vlan 3, memberi port pada VLAN 2 dengan perintah # config vlan 2 add tagged 2,4 , member port pada VLAN 3 dengan perintah # config vlan 3 add tagged 1,3

Lihat VLAN dengan menggunakan perintah # show vlan

Untuk mengganti IP Address pada D-Link gunakan perintah # config ipif System ipaddress 172.16.16/29, lalu untuk melihat hasil IP yang sudah di ubah tadi menggunakan perintah # show ipif

Untuk menguntagged VLAN 2 & 3 menggunakan perintah # config vlan 2 add untagged 2,4 , untuk VLAN 3 # config vlan 3 add untagged 1,3

Lalu lihat dengan menggunakan perintah # show vlan

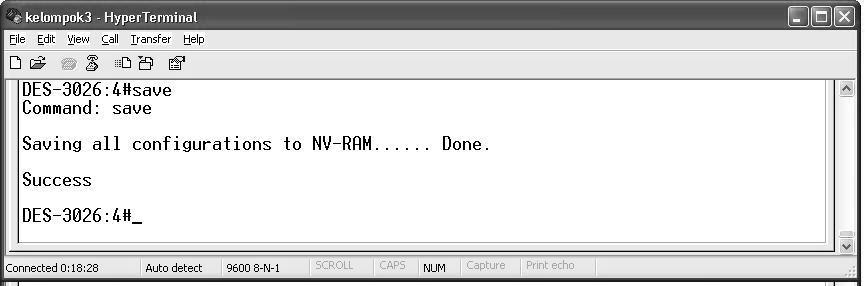

Setelah itu save konfigurasi menggunakan perintah # save

Menggunakan Web Base

Buka browser dan masukkan IP D-Link pada address bar browser

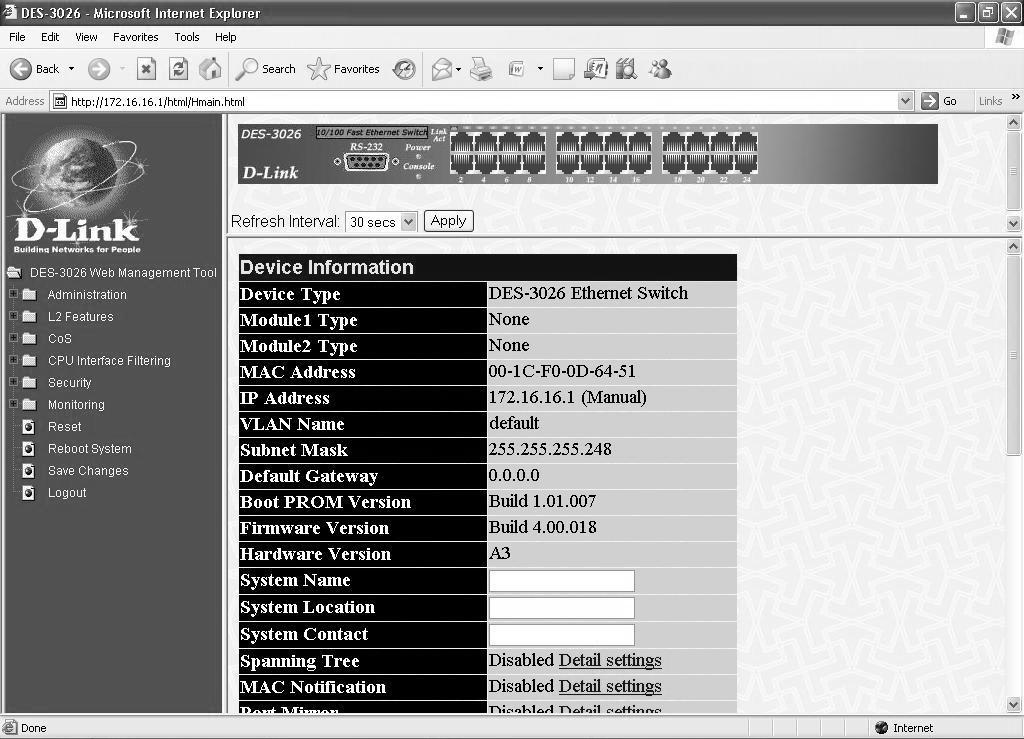

Setelah masuk maka akan muncul tampilan seperti gambar berikut

Setelah itu masuk menu L2 Features pilih Static VLAN Entry

Klik Add pada Add new 802.1Q VLAN

Untuk membuat VLAN 2 beri angka 2 pada VID & VLAN Name lalu ubah port 2 & 4 menjadi Egrees untuk menjadi member VLAN 2

Lalu klik Apply untuk menyimpan VLAN 2 tersebut

Untuk membuat VLAN 3 beri angka 3 pada VID & VLAN Name lalu ubah port 1 & 3 menjadi Egrees untuk menjadi member VLAN 2

Lalu klik Apply untuk menyimpan VLAN 3 tersebut

Setelah itu lihat VLAN yang telah di buat

Kemudian pilih menu Save Changes klik Save All untuk menyimpan VLAN yang telah di buat

Lalu klik Apply untuk menyimpan hasil konfigurasi tersebut

V. KESIMPULAN

Dengan melakukan praktek ini kita mengetahui konsep VLAN pada D-Link menggunakan mode CLI dan Web Base. Dalam konfigurasi Hyper Terminal dan Web Base hampir sama tetapi hanya berbeda pada penggunaan aplikasi jika di CLI menggunakan Hyper Terminal sedangkan di Web Base menggunakan aplikasi web browser. Semua host dapat berkomunikasi sebelum di beri konfigurasi VLAN, tetapi setelah di beri konfigurasi VLAN, host mendapatkan beberapa pembatasan untuk berkoneksi dengan host yang lainnya, seperti host 1 hanya dapat berkomunikasi dengan host lain yang memiliki VLAN ID yang sama dengan host tersebut. pembentukan VLAN ini di atur oleh administrator yang membuat sketsa.
