Laporan Simulasi Penerapan VLAN, VTP dan STP (Topologi SMKN 1 Cimahi)

Tujuan

1. Dapat mengetahui konsep dari STP dan VTP
2. Dapat mengetahui cara kerja dari STP dan VTP
3. Dapat melakukan konfigurasi STP dan VTP pada topologi
4. Dapat melakukan uji koneksi

Pendahuluan

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).
Spanning-Tree Protocol (STP) adalah protokol yang digunakan untuk memastikan tidak adanya loop di suatu jaringan. Jika kita punya dua buah switch yang dihubungkan satu sama lain dengan dua kabel, jika tidak ada STP maka paket broadcast dari switch pertama akan dikirimkan ke switch yang kedua melalui dua link tersebut, dan oleh switch yang kedua paket broadcast tersebut akan dikirimkan kembali melalui dua link itu lagi. Ini yang disebut switching loop, dan paket broadcast akan membuat suatu kondisi loop yang disebut broadcast strom.

Alat dan Bahan

1. PC
2. Aplikasi Packet Tracer (Sebagai Network Simulator)
3. Aplikasi Micrososft Office Visio (Untuk Menggambar Topologi)
4. Aplikasi Camstudio (Untuk Merekam Simulasi)

LANGKAH KERJA

1. Buat topologi dan scenario

Skenarionya adalah sebagi berikut:

Gambar Topologi SMKN 1 Cimahi

Prolog:

SMKN 1 CIMAHI yang memiliki 9 jurusan. Terdapat 9 router yang mewakili jurusan , 1 router utama yang terhubung ke internet dan 4 switch.

Skenario 1:

Pada VLAN 4 (172.16.16.64/27) agar dapat mengakses internet harus melalui R3 -> S1 -> S4 ->S2 -> R.utama.

Skenario 2:

Pada VLAN 3 (172.16.16.128/27) dan VLAN 3 (172.16.16.32/27) agar dapat terhubung harus melalui R5 -> S2 -> S3 -> S1 -> R2

Keterangan Tambahan:

1 PC mewakili 1 network. Dan pada internet dapat diwakilkan oleh sebuah PC. Selain itu konfigurasikan routing pada setiap router.

2. Kemudian buka aplikasi packet tracer, masukan perangkat yang akan di konfigurasikan sesuai dengan topologi.

3. Kemudian konfigurasikan semua PC tersebut. Gambar dibawah ini merupakan contohnya

4. Kemudian konfigurasikan setiap interface pada router.Misalnya pada Router1

5. Selanjutnya, konfigurasikan routing pada setiap router.

Router Utama

Router 1

Router 2

Router 3

Router 4

Router 5

Router 6

Router 7

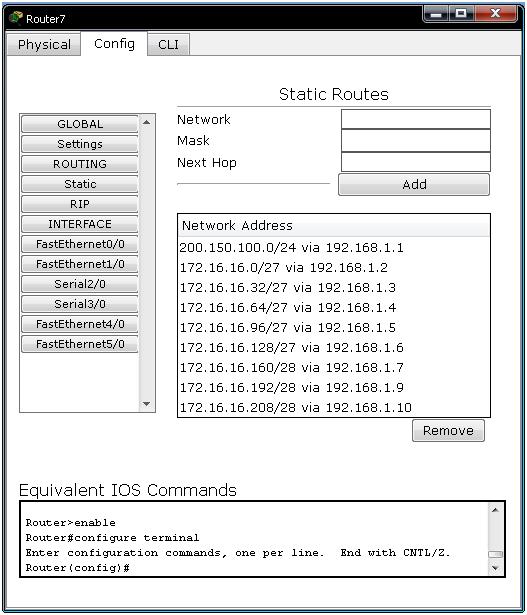

Router 8

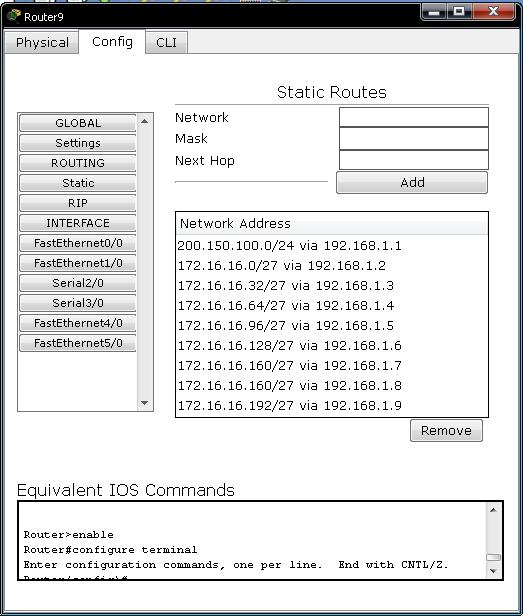

Router 9

6. Kemudian konfigurasikan switch untuk memasukkan konfigurasi VLAN, VTP dan STP

a. Network VLAN 4 (172.16.16.64/27) berada pada pada router R3, agar dapat mengakses internet dari R3 -> S1 -> S4 ->S2 -> R.utama.

Konfigurasi Switch 1

Konfigurasi switch 4

Konfigurasi Switch 2

b. Network VLAN 3 (172.16.16.128/27) yang berada pada router R5 dan network VLAN 3 (172.16.16.32/27) yang berada pada router R2 dapat terhubung dengan cara dari R5 -> S2 -> S3 -> S1 -> R2

Konfigurasi switch 2

Konfigurasi switch 3

Konfigurasi switch 1

7. Konfigurasi pun selesai dan lakukan lah uji koneksi.

HASIL KERJA

Lakukan pengujian koneksi dengan cara add simple PDU lalu capture forward.

Video Simulasi penerapan VLAN, VTP, dan STP pada Topologi SMKN 1 Cimahi

Keterangan:

1) Paket ICMP warna ungu menuntukkan hasil uji dari pernyataan A

2) Paket ICMP warna hijau menuntukkan hasil uji dari pernyataan B

Kesimpulan

Dengan melakukan praktikum ini kita dapat melakukan penerapan konsep VLAN , VTP dan STP dengan baik dan benar pada contoh sebuah topologi implementasi SMKN 1 Cimahi ini. Selain itu, dari praktikum ini, kita dapat membayangkan, merencanakan, mengkonfigurasikan, dan mengimplementasikan konsep VLAN VTP dan STP pada topologi implementasi yang lain, tergantung dari kehendak network builder, network owner ataupun network administrator
